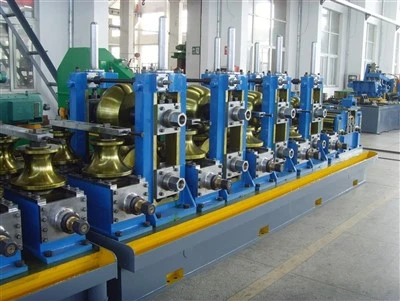

Vamzdžių valcavimo staklės MG165

Vamzdžių valcavimo staklės – MG165|Aukšto dažnio elektrinių suvirintų vamzdžių (ERW) gamybos linija



Vamzdžių valcavimo staklės MG165 - yra aukšto dažnio elektrinio suvirinimo (ERW) linija, skirta apvaliems, kvadratiniams ir stačiakampiams plieniniams vamzdžiams iš ritinių juostos gaminti. Sukurtas įvairiems vamzdžių skersmenims nuo Φ50,8 iki Φ165 mm ir sienelių storiui nuo 2,0 iki 6,0 mm, tai yra patikrintas sprendimas gamintojams, dirbantiems baldų, statybos, automobilių ir inžinerijos pramonėje.



MG165, sukurtas kaip visiškai raktų linija, nuo dekoilerio iki pjovimo pjūklo, siūlo stabilų 15–60 m/min frezavimo greitį. Jo kietojo kūno aukšto dažnio suvirinimo aparatas, kompiuteriu valdomas pjūklas ir automatinis pakavimo įrenginys sujungia didelį našumą ir stabilią suvirinimo kokybę, todėl tai yra ekonomiškas vamzdžių valcavimo staklynas vidutiniams ir dideliems vamzdžių gamintojams.









Parametras	Specifikacija
Modelis	MG165
Vamzdis OD (apvalus)	Φ50,8 – Φ165 mm
Vamzdžio dydis (kvadratinis / stačiakampis)	40×40 – 130×130 mm
Sienelės storis (apvalus vamzdis)	2,0 – 6,0 mm
Sienelės storis (formos vamzdis)	2,0 – 5,0 mm
Frezavimo greitis	15 – 60 m/min
HF suvirintojo galia	500 kW (kietasis{1}}kūnas)
Maitinimas	380 V / 220 V, 50 Hz
Pjovimo ilgis	4 – 8 m
Pjovimo tolerancija	±6 mm
Linijos konfigūracija	Atsuktuvas → Akumuliatorius → Formavimas → Suvirinimas → Dydžių nustatymas → Pjovimas → Pakavimas

Valcavimo greitis kontroliuojamas atitinkamame vamzdžio skersmens ir sienelės storio diapazone, todėl vamzdžių malūnėlis gali subalansuoti suvirinimo našumą ir kokybę, atsižvelgiant į skirtingas gaminio specifikacijas.



MG165 vamzdžių valcavimo staklyną sudaro devynios integruotos stotys, kurių kiekviena skirta nuolatinei didelio našumo gamybai. Visa linijos konfigūracija parodyta žemiau.



Nr.	Komponentas	Kiekis	Pastaba
1	Dvigubas kūgio išvyniojimas	1 rinkinys	Juostinio rulono pakrovimas
2	Irklas padavimo įrenginys	1 rinkinys	Plieninės juostos padavimas
3	Pjovimo ir suvirinimo aparatas	1 rinkinys	Juostelių sujungimas kartu
4	Horizontali juostos saugykla	1 rinkinys	Nuolatinis juostos rezervo saugojimas
5	Formavimo, suvirinimo ir kalibravimo agregatas	1 rinkinys	Apima išankstinį tiesinimą ir aušinimą
6	Kompiuteriu valdoma sekimo lentpjūvė	1 rinkinys	Vamzdžio pjovimas iki nurodyto ilgio
7	Automatinė pakavimo mašina	1 rinkinys	Paketų pluoštas darbo linijos greičiu
8	Kietojo kūno aukšto dažnio suvirinimo aparatas	1 rinkinys	Galia 500 kW
9	Elektrinė valdymo sistema	1 rinkinys	PLC + HMI operatoriaus skydelis



1. Dvigubas kūgio išvyniojimas
Dvigubas kūgis decoiler palaiko plieninės juostos ritinius ir tiekia juostą į vamzdžių valcavimo staklę. Jis atlaiko visą MG165 linijos ritinio svorį ir užtikrina stabilų išsivyniojimą esant mažam įtempimui, apsaugodamas juostos kraštą nuo deformacijos išvyniojimo metu.



2. Juostelių padavimo įrenginys
Juostos tiektuvas nukreipia juostos priekinį galą nuo išvyniojimo į išlyginimo ir suspaudimo volelius, užtikrindamas sklandų juostos patekimą į vamzdžių malūno formavimo sekciją.



3. Pjovimo ir sandūrinio suvirinimo aparatas
Pasibaigus ritiniui, pjovimo ir sandūrinio suvirinimo aparatas nupjauna išeinančio ritinio uodegą ir įeinančio ritinio galvutę, o po to juos suvirina. Tai leidžia vamzdžių malūnui nenutrūkstamai važiuoti per akumuliatorių.



4. Horizontali baterija
Horizontaliame akumuliatoriuje yra pakankamai juostos ilgio, kad vamzdžių malūnėlis veiktų visu greičiu, kol atsuktuvas perkraunamas ir suvirinama nauja ritė. Tai yra pagrindinis komponentas, užtikrinantis nuolatinę, labai efektyvią vamzdžių gamybą.



5. Formavimo, suvirinimo ir kalibravimo agregatas
Tai yra vamzdžių valcavimo staklyno šerdis. Juostelė praeina per eilę horizontalių ir vertikalių ritinėlių, kurie palaipsniui ją suformuoja į atvirą apskritą vamzdelį. Tada kraštai pašildomi aukšto dažnio suvirintuvu ir suspaudžiami, kad susidarytų ištisinė siūlė. Po suvirinimo vamzdis praeina per suvirinimo ritinius (vidinis ir išorinis suvirinimo pašalinimas), aušinimo ir dydžio nustatymo ritinius, kurie tiksliai sureguliuoja galutinį skersmenį ir tiesumą. Kalibravimo bloką sudaro 5 horizontalių ritinėlių rinkiniai, 5 vertikalių ritinėlių komplektai, pavaros pavarų dėžės ir 10 kardaninių velenų. Prie pagrindinės dydžių nustatymo mašinos sumontuotas grubus turkiškas galvutės išlyginimo rėmas (4 rulonai × 2 komplektai).



6. Pjovimo staklės su kompiuterinio valdymo ir sekimo pjovimo sistema
Pjovimo mašina seka vamzdžio judėjimą ir automatiškai pjauna pagal ilgį. Jis apdoroja 2,0–6,0 mm pjovimo storį, Φ76–Φ165 mm išorinį skersmenį ir 4–8 m pjovimo ilgį su ± 6 mm paklaida. 75 kW kintamosios srovės variklis atlieka švarius, be įbrėžimų pjūvius linijos greičiu.



7. Automatinė pakavimo mašina
Automatinis pakavimo aparatas sujungia gatavus vamzdelius į ryšulius linijos greičiu - – tai pagrindinis pranašumas, palyginti su mažesniuose modeliuose naudojamą rankinio išėjimo lentelę. Tai pašalina darbo kliūtis ir užtikrina pastovią siuntos siuntų kokybę.



8. Aukšto dažnio kietojo kūno suvirinimo aparatas (500kw)
500 kW kietojo kūno aukšto dažnio suvirinimo aparatas yra MG165 vamzdžių valcavimo staklyno suvirinimo proceso esmė. Palyginti su senais vakuuminių vamzdžių suvirinimo aparatais, kietojo kūno konstrukcija užtikrina didesnį efektyvumą, mažesnes energijos sąnaudas, stabilesnį veikimą ir lengvesnę priežiūrą. Tinka 380V/220V, 50Hz maitinimo šaltiniui.



9. Gatavų vamzdžių konvejeris (išvesties lentelė)
Išvesties lentelė yra suvirinta rėmo konstrukcija su kalibravimo signalų sistema. Jis transportuoja nupjautus vamzdžius iš pjovimo pjūklo į pakavimo stotį, užbaigdamas vamzdžių valcavimo staklyno gamybos ciklą.





Vamzdžių valcavimo staklės MG165 yra skirtos apdoroti šių tipų plienines juostas, todėl gamintojams suteikiama lankstumo dirbti su įvairių rūšių gaminiais:
• Karšto valcavimo arba šalto valcavimo plieno juosta
• Mažai anglies ir mažai legiruoto plieno (σs mažesnis arba lygus 345 MPa, σb mažesnis arba lygus 610 MPa)
• Juostos storio diapazonas, atitinkantis aukščiau nurodytus vamzdžių dydžius ir sienelių storius
Dėl medžiagų, kurios nepriklauso šiam diapazonui, susisiekite su mūsų inžinierių komanda, kad patvirtintumėte valcavimo staklyno ir suvirinimo aparato konfigūraciją.





Vamzdžių valcavimo staklės MG165 nepertraukiamu automatizuotu procesu paverčia plieninę juostelę į suvirintus vamzdžius:
• Juostos ritinio pakrovimas → Išvyniojimas
• Juostelių padavimas → Išlyginimas → Pjovimas ir sandūrinis suvirinimas (ritės sujungimas)
• Horizontalus kaupimas (nuolatinis juostelių buferis)
• Valcavimas → Apvalaus vamzdžio atidarymas
• Aukšto dažnio indukcinis suvirinimas → Suvirinimo siūlių formavimas
• Suvirinimo siūlių pašalinimas (vidinis ir išorinis) → Aušinimas
• Dydžio nustatymas ir tiesinimas → Galutinis matmenų valdymas
• Kompiuterinis tikslus pjovimas iki ilgio
• Gatavo produkto išvedimas → Automatinis pakavimas → Vamzdžiai ryšuliuose, paruošti siuntimui





Vamzdžių valcavimo staklyne MG165 pagaminti vamzdžiai yra plačiai naudojami įvairiose pramonės šakose dėl lankstaus skersmens ir sienelių storio diapazono:
• Baldų vamzdžiai (stalai, kėdės, lentynos, lentynos)
• Statybos ir medienos gaminiai
• Konstrukciniai vamzdžiai automobiliams ir motociklams
• Vamzdžiai mechaninei inžinerijai ir įrangai
• Turėklai, tvoros ir tvoros stulpai
• Šiltnamių ir žemės ūkio technikos rėmai
• Bendrosios paskirties suvirinti plieniniai vamzdžiai skirstomiesiems tinklams
